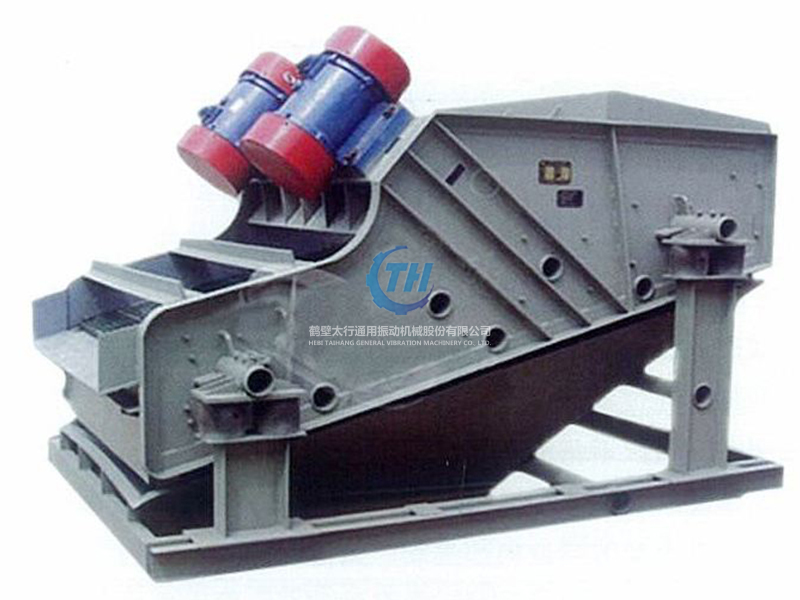

ZSG系列重型篩產品概述:

　　ZSG型系列重型篩是一種新型的通用礦用振動篩分設備，其篩箱運動軌跡近似為直線，故屬于礦用直線振動篩，其篩分特征等同于其它直線振動篩類產品。該系列礦用振動篩結構簡單、可靠，篩分能力大且能耗少、維修簡便，廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小塊狀物料的分級作業。

　　ZSG系列重型篩結構說明:

　　ZSG系列重型篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

　　ZSG系列重型篩型號說明:

　　ZS G × B □ □

　　┬ ┬ ┬ ┬ ┬ ┬

　　│ │ │ │ │ │

　　│ │ │ │ │ │

　　│ │ │ │ │ └──────── 篩子長度

　　│ │ │ │ └──────────　篩子寬度

　　│ │ │ │

　　│ │ │ └───────────-　封閉

　　│ │ │

　　│ │ └─────────────　層次數

　　│ │

　　│ └──────────────-　代號

　　│

　　└────────────────　振動篩代號

　　ZSG系列重型篩型安裝與調試:

　　1.安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm。

　　2.安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。

　　3.篩機各部位應牢固連接，所有螺栓開機前應緊固一次。

　　4.短時開機，檢查兩臺振動源轉向，使其相反。

　　5.調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。

　　6.與其他障礙物間的距離不小于100mm。

　　ZSG系列重型篩型使用與維護:

　　a.篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。

　　b.篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。

　　c.空轉運行后，應將各部位螺栓重新緊固一次。

　　d.正常運轉后，定期檢查各緊固件螺栓緊固狀況。

　　e.經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。

　　篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

　　f.停車前應先停止給料，待篩面物料走完后再停車。

　　ZSG系列重型篩外形安裝圖表:
