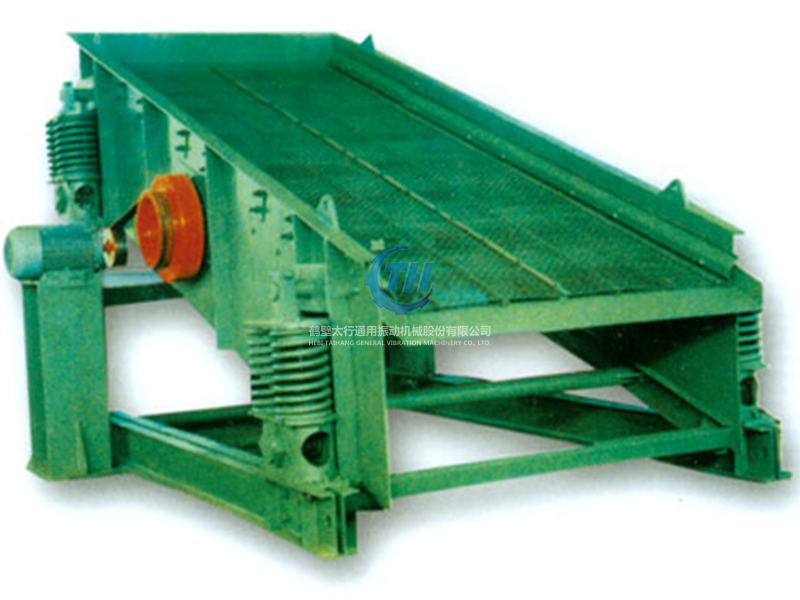

DD、ZD礦用單軸振動篩

　　DD、ZD型礦用單軸振動篩是一種作圓運動的振動篩。可供黑色、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。對于有橡膠篩板的篩分機對焦碳物料進行分級效果尤佳,結構簡單、維修方便、作業可靠，篩分效率高，透篩，性能好。

所屬分類

篩分設備

產品咨詢

聯系我們

DD、ZD礦用單軸振動篩

產品描述

　　DD、ZD系列礦用單軸振動篩產品概述:

　　DD、ZD型礦用單軸振動篩是一種作圓運動的振動篩。可供黑色、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。對于有橡膠篩板的篩分機對焦碳物料進行分級效果尤佳,結構簡單、維修方便、作業可靠，篩分效率高，透篩，性能好。

　　DD、ZD系列礦用單軸振動篩機結構特點:

　　1.吊式和座式。

　　2.單層和雙層。

　　3.篩網結構有編織，沖孔，不銹鋼條縫，橡膠篩板。

　　4.各種篩孔尺寸。

　　5.安裝時電動機在左右側或右側。

　　6.篩機面積多種規格級。

　　DD、ZD系列礦用單軸振動篩工作原理:

　　礦用單軸振動篩系原篩箱、振動器、彈簧等部分組成。篩箱采用了焊接結構，堅固可靠，在振動器的主軸上除中間部分制出偏心外，在主軸的兩端有可調節偏心重的偏心輪，或者軸的兩端也制出偏心再裝上可調節偏心重的橢輪。電動機通過三角玻帶帶動振動器，傳動軸以一定轉速轉動，于是偏心軸及偏心質量產生慣性力，在該力作用下，篩箱作近似的圓運動，彈簧是支承篩箱用的，同時也減輕了篩子在運轉時傳給基礎的動力。彈簧座上橫向裝有阻尼裝置。限制篩子作橫向擺動及減少篩子共振時的振幅。

　　DD、ZD系列礦用單軸振動篩技術參數表:

號	篩網				給料粒度	生產能力	振動	雙振幅	電動機		外型尺寸	安裝	總重
	篩網				（mm)	（t/h)	頻率	（mm)	電動機		長x寬x高	形式	（kg)
	層數	面積（m2)	篩孔尺寸	篩網結構			（l/min)		型號	功率（kw)
DD918	1	1.6	1-25	鋼絲編織	≤60	10-30	1000	5-6	Y100L-4	2.2	2152X1418X575	吊式	440
2DD918	2	1.6	1-25	鋼絲編織	≤60	10-30	1000	5-6	Y100L-4	2.2	2200X1418X630	吊式	600
DDM1235	1	4	500-100	鋼絲編織	≤400	150-210	920	6	Y132S-4B3	5.5	3500X2166X2034	吊式	2112
DDM1556	1	8	25-50	沖孔	≤400	400	920	6-8	Y160M-4B3	11	5400X2460X2105	吊式	3376
2DDM1556	2	8	上25-100	上沖下編	≤400	上90-450	1000	6	Y180M-4	18.5	5500X2100X2505	吊式	5096
2DDM1556	2	8	下6-25	上沖下編	≤400	下30-90	1000	6	Y180M-4	18.5	5500X2100X2505	吊式	5096
DDM1740	1	7	50-100	沖孔	≤400	240-360	920	5-7	Y132M-4B3	7.5	3815X2646X2505	吊式	3092
DDM1756	1	9.5	25-50	沖孔	≤400	270-540	920	5-7	Y160T-4B3	15	5600X2783X2176	吊式	3995
DDM2056	1	11	25-125	沖孔	≤400	300-1100	920	6-8	180M-4B3	18.5	5662X3123X4469	吊式	4599
2DDM2056	2	11	上25-100	沖孔	≤400	120-600	1000	6-8	Y180M-4	18.5	5500X3148X2350	吊式	5650
2DDM2056	2	11	下6-25	沖孔	≤400	40-120	1000	6-8	Y180M-4	18.5	5500X3148X2350	吊式	5650
ZD918	1	1.6	1-25	編織	≤60	10-30	1000	6	Y100L-4	2.2	2150X1418X575	吊式	553
2ZD918	2	1.6	1-25	編織	≤50	10-30	1000	6	Y100L-4	2.2	2200X1418X565	座式	702
ZD1224	1	2.9	6-40	編織	≤100	70-210	1000	0-7	Y112M-4	4	2500X2150X1340	座式	1130
2ZD1224	2	2.9	6-40	編織	≤100	70-210	850	0-7	Y112M-4	4	2600X2200X1780	座式	1545
ZD1224J	1	2.9	11x42 13x42 26x35	橡膠	≤100		850	3.5	Y112M-4	4	2500X2150X1340	座式	1086
2ZD1224J	2	2.9	13x42 29x35 48x58	橡膠	≤100		800	3.5	Y112M-4	4	2600X2200X1780	座式	1637
ZDM1235	1	4	50-100	沖孔	≤400	150-210	920	7	Y132-4B3	5.5	3338X2210X1853	座式	2235
ZD1530	1	4.5	6-50	鋼絲編織	≤100	90-270	920	6-7	Y132S-4	5.5	3100X2690X1570	座式	1650
2ZD1530	2	4.5	6-50	鋼絲編織	≤100	90-270	850	6-7	Y132S-4	5.5	3100X2690X2250	座式	2260
ZD1530J	1	4.5	11x42	橡膠	≤150	90-270	850	7	132-4	5.5	3100X2690X1570	座式	2260
2ZD1530J	2	4.5	13x42	橡膠	≤100	90-270	850	7	Y132S-4	5.5	3200X2690X2250	座式	2653
			26x35
			48x58
ZD1540	1	6	6-50	鋼絲編織	≤100	90-270	850	7	Y132M-4	7.5	4000X2505X2028	座式	2070
2ZD1540	2	6	6-50	鋼絲編織	≤100	90-270	850	7	Y132M-4	7.5	4200X2600X2660	座式	2850
ZDM1556	1	8	25-50	沖孔	≤400	225-450	920	6-8	Y160m-4	11	5410X2466X2256	座式	3611
2ZDM1556	2	8	上25-50		≤400	30-300	1000	6-8	Y180m-4B3	18.5	5500X2860X3049	座式	5347
2ZDM1556	2	8	下6-25		≤400	30-300	1000	6-8	Y180m-4B3	18.5	5500X2860X3049	座式	5347
ZDM1740	1	7	50-100	沖孔	≤400	270-400	920	5-7	Y132M-4B3	7.5	3815X2694X2084	座式	3224
ZDM1756	1	9.5	25-50	沖孔	≤400	270-540	920	5-7	Y160L-4B3	15	5409X2858X2295	座式	4027
ZD1836	1	9.5	6-50	編織	≤150	100-300	850	7	Y160M-4	11	3670X2990X1807	座式	1960
ZDM2056	1	11	13-125	編織	≤400	100-1000	920	6-8	Y180M-4	18.5	5662X3096X2795	座式	5991
2ZDM2056	2	11	上25-100	上沖下編	≤400	120-600	1000	6-8	Y180M-4B3	18.5	5500X3360X2986	座式	5891
2ZDM2056	2	11	下6-25	上沖下編	≤400	120-600	1000	6-8	Y180M-4B3	18.5	5500X3360X2986	座式	5891
2ZDM2056G	2	11	上25-100	上編下條	≤400	200-400	800	6.7	Y180M-4B3	18.5	5600X3516X2870	座式	9864
2ZDM2056G	2	11	下0.75	上編下條	≤400	200-400	800	6.7	Y180M-4B3	18.5	5600X3516X2870	座式	9864
ZD2160	1	12.5	10-50	橡膠	≤150		900	8	Y180L-4	22	6676X2420X1600	座式	6529
ZD1836J	1	6.5	43x58	橡膠	≤150	100-300	850	7	Y160M-4	11	3600X2456X1480	座式	475
ZD1836J	1	6.5	87x104	橡膠	≤150	100-300	850	7	Y160M-4	11	3600X2456X1480	座式	475
