曲軌側卸式礦車

側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水工涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、高效率出渣運輸設備。

所屬分類

礦車設備

產品咨詢

聯系我們

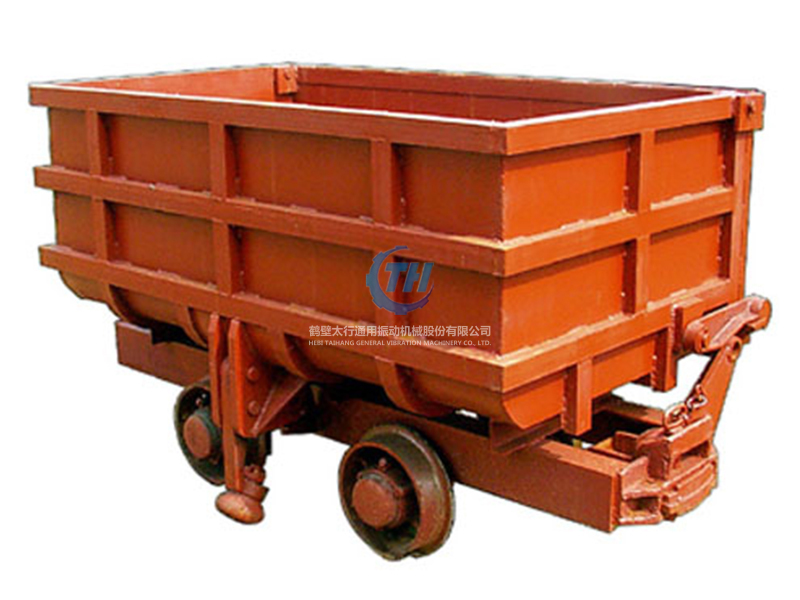

曲軌側卸式礦車

產品描述

　　用途及適用范圍

　　側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水工涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、高效率出渣運輸設備。

　　側卸式礦車由牽引車、絞車帶動，可與鑿巖鉆、立爪裝巖機和礦石溜開閘門放料系統配套結合裝料，礦石塊度不超過500毫米，根據礦車的負載容積，裝料后經牽引動力引至?運行速度不超過1m/秒)專用曲軌卸料機構。當車箱翻至水平成最大卸料角度時，車門也開到最大程度。這時礦車卸料已全部完成。返回時，礦車通過曲軌門又自動關閉到位。

　　側卸式礦車翻斗形式分為曲軌式和液壓式供用戶選用。

　　曲軌側卸式礦車系列技術參數

技術參數		曲軌側卸式礦車
技術參數		0.7M3	1.2M3	1.6M3	2.0M3	2.5M3	4.0M3	6.0M3
容積(M)		0.7	1.2	1.6	2	2.5	4	6
載重(t)		1.75	3	4	5	6.25	10	15
軌距(mm)		600	600	600/762	600	762/900	762/900	762/900
軸距(mm)		600	600	800	1000	1200	2000	2000
車輪直徑(mm)		300	300	350/400	400	400	350	350
牽引高度(mm)		320	320	320	320	320	430	500
卸載角度(度)		40	40	42	42	45	42	42
牽引車速(km/h)		12	12	12	12	12	8	8
轉彎半徑(m)		8	10	10	12	12	15	15
聯接器形式		插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式
外型尺寸	長(mm)	1650	1900	2750/2500	3000	3650	3650	5000
	寬(mm)	980	1050	1200	1250	1250	1500	1800
	高(mm)	1050	1200	1300	1300	1300	1586	1675
自重(kg)		750	1000	1663	1830	2505	3850	4900
